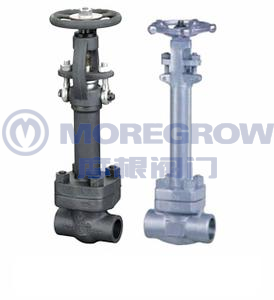

鍛不銹鋼低溫閘閥 DZ41Y產品分類：閘閥系列產品簡介：DZ11Y 型150(Lb)~800(Lb) 鍛鋼低溫閘閥：手動、內螺紋（絲口）連接、明桿楔式單閘板，DZ11H 閥座密封面材料為 Gr3 系不銹鋼、DZ11Y 閥座密封面材料為硬質合金，壓力等級 150Lb~800Lb，閥體為碳素鋼的低溫型閘閥。 |
產品詳情
DZ11Y 型150(Lb)~800(Lb) 鍛鋼低溫閘閥：手動、內螺紋（絲口）連接、明桿楔式單閘板，DZ11H 閥座密封面材料為 Gr3 系不銹鋼、DZ11Y 閥座密封面材料為硬質合金，壓力等級 150Lb~800Lb，閥體為碳素鋼的低溫型閘閥。
【產品性能參數】
|
DZ11H、DZ11Y 型 150(Lb)~800(Lb) 鍛鋼低溫閘閥主要性能參數 |
||||
|
型號 |
壓力級 (LB) |
工作壓力 (MPa) |
適用溫度 (℃) |
適用介質 |
|
DZ11H-150(Lb) |
150 |
2.0 |
≤425 |
水、蒸汽、油品 |
|
DZ11H-300(Lb) |
300 |
5.0 |
||
|
DZ11H-600(Lb) |
600 |
10.0 |
||
|
DZ11H-800(Lb) |
800 |
14.0 |
||
|
DZ11Y-150(Lb) |
150 |
2.0 |
≤425 |
水、蒸汽、油品 |
|
DZ11Y-300(Lb) |
300 |
5.0 |
||
|
DZ11Y-600(Lb) |
600 |
10.0 |
||
|
DZ11Y-800(Lb) |
800 |
14.0 |
||
【產品零部件材料】
|
DZ11H、DZ11Y 型 150(Lb)~800(Lb) 鍛鋼低溫閘閥零部件材料 |
|||||
|
型號 |
材料 |
|
|||
|
閥體、閥蓋、閘板 |
閥桿 |
密封面 |
填料 |
|
|
|
DZ11H-150(Lb) |
碳素鋼 |
鉻不銹鋼 |
鉻不銹鋼或碳鋼堆焊硬質合金 |
柔性石棉 |
|
|
DZ11H-300(Lb) |
|
||||
|
DZ11H-600(Lb) |
|
||||
|
DZ11H-800(Lb) |
|
||||
|
DZ11Y-150(Lb) |
碳素鋼 |
鉻不銹鋼 |
鉻不銹鋼或碳鋼堆焊硬質合金 |
柔性石棉 |
|
|
DZ11Y-300(Lb) |
|
||||
|
DZ11Y-600(Lb) |
|
||||
|
DZ11Y-800(Lb) |
|
||||
【產品外形及結構尺寸】
|
DZ11H、DZ11Y 型 150(Lb)~800(Lb) 鍛鋼低溫閘閥主要外形及結構尺寸 (mm) |
|||||||
|
DN |
S/mm |
T/in |
W/mm |
H（開）/mm |
重量/kg |
||
|
in |
mm |
JNSI |
JIS |
||||
|
½ |
15 |
21.8 |
22.2 |
½ |
125 |
333 |
7.1 |
|
¾ |
20 |
27.1 |
27.7 |
¾ |
125 |
360 |
9.4 |
|
1 |
25 |
33.8 |
34.5 |
1 |
160 |
407 |
13.5 |
|
1¼ |
32 |
42.6 |
42.2 |
1¼ |
160 |
475 |
15.0 |
|
1½ |
40 |
48.7 |
49.1 |
1½ |
180 |
475 |
17.8 |
|
2 |
50 |
61.1 |
61.1 |
2 |
200 |
551 |
28.0 |
