氣動襯膠隔膜閥(型號:G6B41J) G6B41J產品分類：隔膜閥系列產品簡介：G6B41J氣動襯膠隔膜閥隔膜閥的特點如下：最突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。 |
產品詳情

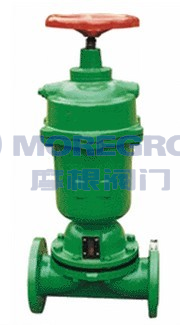

G6B41J氣動襯膠隔膜閥
隔膜閥的特點如下：最突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。1、采用橡膠或塑料等軟質密封制作的隔膜，密封性較好。由于隔膜為易損件，應視介質特性而定期更換。 2、受隔膜材料限制，隔膜閥適用于低壓和溫度相對不高的場合。 3、隔膜閥按結構形式可分為：屋式隔膜閥、直流式隔膜閥、截止式隔膜閥、直通式隔膜閥、閘板式隔膜閥和直角式隔膜閥六種；連接形式通常為法蘭連接；按驅動方式可分為手動、電動和氣動三種，其中氣動驅動又分為常開式、常閉式和往復式三種一、
氣動襯膠隔膜閥性能規范
|
型號 |
公稱壓力PN(MPa) |
試驗壓力Ps(MPa) |
適用介質 |
工作溫度(℃) |
|
|
殼體試驗 |
密封試驗 |
||||
|
G6B41wJ-6 |
0.6 |
0.9 |
0.66 |
W.非腐蝕性流體J.一般腐蝕性流體Fs.強酸、堿及各種有機溶劑（溶融堿金屬及元素氟除外） |
≤100 |
|
G6B41wJ-10 |
0.4 |
0.6 |
0.44 |
||
|
G6B41wJ-16 |
1.6 |
2.4 |
1.76 |
||
氣動襯膠隔膜閥主要零件材料
|
零件名稱 |
閥體 |
閥瓣、閥蓋 |
氣缸、氣缸蓋 |
螺桿、閥桿、活塞 |
隔膜 |
|
材料 |
HT200襯氟塑膠、襯橡膠 |
HT200 |
HT200 |
35 |
氯丁橡膠、氟塑料 |
氣動襯膠隔膜閥產品規格：
|
型號 |
公稱通徑DN（mm) |
||||||||||
|
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
G6B41wJ-6 |
|
|
|
|
|
|
|
|
|
|
. |
|
G6B41wJ-10 |
|
|
|
|
|
. |
. |
. |
. |
. |
|
|
G6B41wJ-16 |
. |
. |
. |
. |
. |
|
|
|
|
|
|
氣動襯膠隔膜閥產品特點：G6B41J-10型 常閉氣動G6B41W-6.4型 G6B41J-6.4型 G6B41FS-6.4型設計與制造按：GB12239 結構長度按：GB12221 法蘭連接尺寸按：GB 4216.4 試驗與檢驗按：GB/T 13927 常閉式氣動隔膜閥
氣動襯膠隔膜閥用途和主要性能規范
氣動襯膠隔膜閥可根據不同的視裹材質，適用於不同溫度下的不同流體介質管路上，作為控制介質流動的啟閉機構。
氣動襯膠隔膜閥各種視裹材質的推薦使用范圍：
|
視裹材質（代號） |
適用溫度 |
適用介質 |
|
硬橡膠（NR） |
-10 o C～85 o C |
除強氧化劑（如銷酸、鉻酸、濃硫酸及過氧化氫等有有機溶劑）外的氫氯酸、氟硅酸、蟻酸和酚酸、鹽酸、30%硫酸、50%氫氟酸、80%磷酸、堿、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀、中性鹽水溶液、10%次氯酸鈉、濕氯氣、氨水、大部分醇類，有機酸及醛類等。 |
|
軟橡膠（BR） |
-10 o C～85 o C ] |
具有良好的耐磨性能。主要用于50%以下的硫酸，氫氧化鈉、氫氧化鉀、中性鹽浴溶液及氨液，水泥、粘土、煤渣灰、顆粒狀化肥及磨損性較強的固態流體，各種濃度稠粘液等。 |
|
丁基膠（IIR） |
-10 o C～120 o C |
抗腐蝕、耐磨耗。能耐極大多數的有機酸、堿和氫氧化合物、無機鹽及無機酸元素氣體、醇類、醛類、醚類、酮類、酯類等。 |
|
氯丁膠 |
（CR）-10 o C～120 o C |
動物油、植物油和無機潤滑油及pH值變化范圍很大的腐蝕性泥漿，抗磨性好。 |
|
鑄鐵不視裹 |
-40 o C～100 o C |
非腐蝕性介質 |
隔膜材質的推薦使用范圍：
|
隔膜材質（代號） |
適宜溫度 |
適用介質 |
|
丁基膠（B級） |
-40 o C～100 o C |
良好的耐酸堿性。85%硫酸、鹽酸、氫氟酸、磷酸、荷性堿和多種酯類。 |
|
天然膠（Q級） |
-50 o C～100 o C |
用于凈化水、無機鹽、稀釋無機酸。 |
氣動襯膠隔膜閥主要性能參數：
|
型號 |
公稱通徑DN（mm） |
工作壓力WP（Mpa） |
試驗壓力（Mpa） |
試驗溫度（o C） |
|
|
密封 |
強度 |
||||
|
EG41J W-16 |
20-50 |
1.6 |
1.76 |
2.4 |
常溫 |
|
EG41J W-10 |
65-200 |
1.0 |
1.1 |
1.5 |
|
氣動襯膠隔膜閥結構特點和作用原理
隔膜閥與其它閥門最大的區別在於：采用無填料函的構造；橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處於完全隔離的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。由於隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。視膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此具有優越的耐腐蝕的特點。由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和最小的關閉力。
本閥由閥體、閥蓋、閥瓣、閥桿、隔膜和其它驅動零件等組成。閥門的啟閉是依靠旋轉手輪而達到的。隔膜閥在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別，以指示閥門的啟閉行程。當順時針放置手輪時，手輪即下移，閥瓣隨之帶動隔膜下降使通路截斷；反之則閥門即開啟，色別隨之顯露。隔膜閥采用標準：按照GB12239的規定，并符合BS5156的要求。
氣動襯膠隔膜閥主要零件的材料
|
序號 |
名稱 |
材料 |
|
1 |
體閥 |
鑄鐵 |
|
2 |
襯囊層 |
橡膠 |
|
3 |
隔膜 |
橡膠 |
|
4 |
閥瓣 |
鑄鐵 |
|
5 |
閥蓋 |
鑄鐵 |
|
6 |
閥桿 |
碳鋼 |
|
7 |
手輪 |
鑄鐵 |
氣動襯膠隔膜閥 主要連接尺寸
|
公稱通 |
公稱壓力 |
工作壓力 |
主要外形尺寸 |
適用范圍 |
重量 |
|||||||||
|
L |
D1 |
D |
D0 |
? |
Z |
H |
溫度 |
介質 |
||||||
|
J型 |
W型 |
J型 |
W型 |
|
||||||||||
|
20 |
1.6 |
1.6 |
121 |
117 |
75 |
105 |
70 |
13.5 |
4 |
103 |
小于等于100 |
一般腐蝕性 |
非腐蝕性 |
3 |
|
25 |
131 |
127 |
85 |
115 |
83 |
112 |
4.3 |
|||||||
|
32 |
150 |
146 |
100 |
140 |
114 |
17.5 |
144 |
6.5 |
||||||
|
40 |
163 |
159 |
110 |
150 |
156 |
7.9 |
||||||||
|
50 |
194 |
190 |
125 |
165 |
140 |
177 |
10.6 |
|||||||
|
65 |
1.0 |
1.0 |
220 |
216 |
145 |
185 |
165 |
164.5 |
17.6 |
|||||
|
80 |
258 |
254 |
160 |
200 |
230 |
8 |
181.5 |
25.5 |
||||||
|
100 |
309 |
305 |
180 |
220 |
280 |
253 |
36.2 |
|||||||
|
125 |
362 |
356 |
210 |
250 |
282 |
47.5 |
||||||||
|
150 |
412 |
406 |
240 |
285 |
368 |
366.5 |
74 |
|||||||
|
200 |
527 |
521 |
295 |
342 |
483 |
22 |
|
143 |
||||||
|
|
|
|
|
|
|
|
|
|||||||
