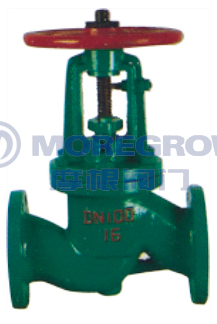

襯膠截止閥(型號：J41J) J41J

產品分類：隔膜閥系列

產品簡介：襯膠截止閥型號：J41J, 襯膠截止閥通徑：15MM-300MM, 襯膠截止閥使用壓力：1.0MPA -1.6MPA,襯膠截止閥連接方式：法蘭連接, 襯膠截止閥操作方式：手動

跟此產品相關的產品

J41J襯膠截止閥

襯膠截止閥型號：J41J	襯膠截止閥通徑：15MM-300MM	襯膠截止閥使用壓力：1.0MPA -1.6MPA
襯膠截止閥連接方式：法蘭連接	襯膠截止閥操作方式：手動	襯膠截止閥主要功能：起開關作用
襯膠截止閥使用介質：耐磨耐腐蝕介質	襯膠截止閥材質：外鑄鋼內襯膠	襯膠截止閥標準：機械部標準或定做非標

設計與制造：GB12235 結構長度：GB12221（1系列）法蘭連接尺寸：GB4216

襯膠截止閥部件列表：1、閥體　2、閥蓋　3、閥體襯里　4、閥瓣　5、壓蓋子　6、閥桿　7、手輪

襯膠截止閥用途

本閥專用于控制一般腐蝕性介質，閥體內腔表面覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管中，具有強度高、耐腐蝕性好的特點。適用溫度：≤85℃、≤100℃、≤120℃（按照襯里材料）壓力等級：PN（MPa）　1.0　1.6

襯膠截止閥材料

閥體	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
蝶板	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
閥桿	碳鋼鍍鎳磷、不銹鋼
閥座密封圈	天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
手輪	鑄鐵、碳鋼

襯膠截止閥 測試

襯里層：電火花檢測檢驗按GB/T13927標準 公稱壓力：PN（MPa）閥體：PN×1.5 密封：PN×1.1

襯膠截止閥主要尺寸參數
