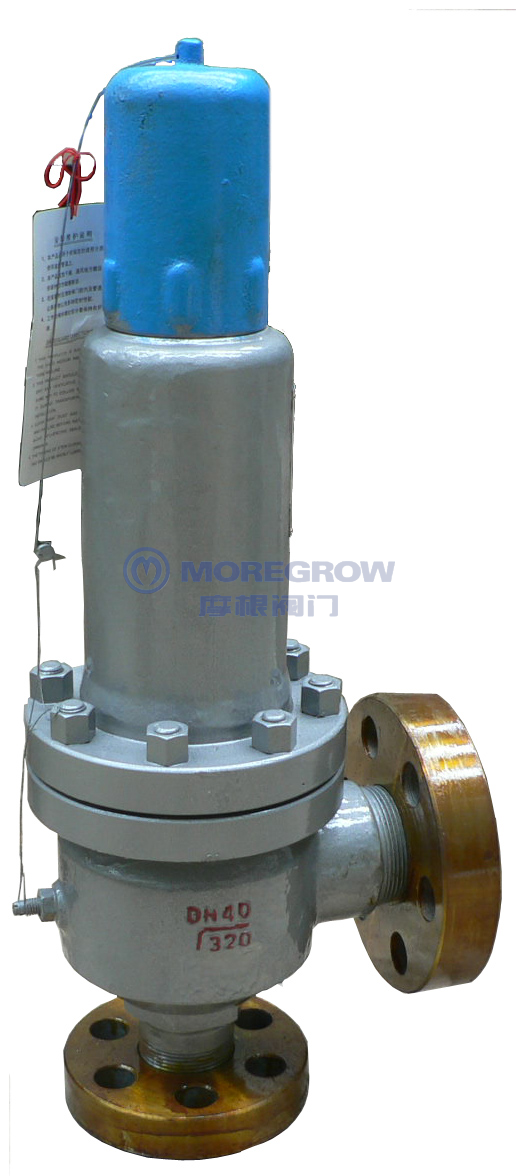

彈簧高壓安全閥(型號A42Y-160-320) A42Y-160-320產品分類：安全閥系列產品簡介：彈簧高壓安全閥型號,彈簧高壓安全閥結構圖,彈簧高壓安全閥工作原理：彈簧微啟封閉式安全閥區別于一般的全啟式安全閥，其泄壓后可自動關閉，無需人手動復位。彈簧式安全閥指依靠彈簧的彈性壓力而將閥的瓣膜或柱塞等密封件閉鎖。 |
產品詳情
彈簧高壓安全閥型號,彈簧高壓安全閥結構圖,彈簧高壓安全閥工作原理：彈簧微啟封閉式安全閥區別于一般的全啟式安全閥，其泄壓后可自動關閉，無需人手動復位。彈簧式安全閥指依靠彈簧的彈性壓力而將閥的瓣膜或柱塞等密封件閉鎖，一旦當壓力容器的壓力異常后產生的高壓將克服安全閥的彈簧壓力，所以閉鎖裝置被頂開，形成了一個泄壓通道，將高壓泄放掉。
A42Y彈簧高壓安全閥適用于工作溫度≤300℃的空氣石油氣等介質的設備和管路上；彈簧高壓安全閥適用于工作溫度≤200℃有腐蝕性氣體介質的設備和管路上；當設備和管路內壓力超過允許值時，閥門自動開啟，繼而全量排放；當壓力降低到規定值時，閥門自動關閉，保證設備和管路的安全運行。
|
高壓安全閥型號：A42Y-160-320 |
高壓安全閥公稱通徑：15MM-50MM |
高壓安全閥使用壓力：16MPA 32MPA |
|
高壓安全閥連接方式：法蘭連接 |
高壓安全閥形式：彈簧式 |
高壓安全閥主要功能：泄壓保護作用 |
|
高壓安全閥使用介質：液體或氣體 |
高壓安全閥材質：鑄鋼.不銹鋼 鉻鉬鋼 |
高壓安全閥標準：機械部標準或定做非標 |
彈簧高壓安全閥連接法蘭按JB/T2769-92的標準。
彈簧高壓安全閥主要零部件材料
|
NO. |
零件名稱 |
A42Y-160 A42Y-320 材料 |
A42Y-160P A42Y-320P 材料 |
A42Y-160R A42Y-320R 材料 |
|
1 |
法蘭 |
35/35CrMoA |
2Cr13 |
1Cr18Ni12Mo2Ti |
|
2 |
閥座 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
3 |
閥體 |
40 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
4 |
調節圈 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
5 |
閥瓣 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
6 |
反沖盤 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
7 |
導向套 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
8 |
閥蓋 |
ZG230-450 |
ZG230-450 |
ZG230-450 |
|
9 |
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
10 |
彈簧 |
50CrVA |
50CrVA包覆氟塑料 |
50CrVA包覆氟塑料 |
|
11 |
調整螺桿 |
45 |
2Cr13 |
2Cr13 |
|
12 |
閥帽 |
ZG200-400 |
ZG200-400 |
ZG200-400 |
|
|
密封面材料 |
堆焊Co基硬質合金 |
||
彈簧高壓安全閥尺寸圖
|
型號 |
公稱通徑 |
do |
d |
M |
K |
D |
Z-?d |
b |
d1 |
M1 |
K1 |
D1 |
Z1-?d1 |
b1 |
L |
L1 |
≈H |
|
A42Y-160 |
15 |
8 |
20 |
M34×2 |
60 |
95 |
3-18 |
20 |
29 |
M42×2 |
80 |
115 |
4-18 |
22 |
95 |
100 |
220 |
|
20 |
8 |
27 |
M33×2 |
68 |
105 |
3-18 |
20 |
29 |
M42×2 |
80 |
115 |
4-18 |
22 |
95 |
100 |
220 |
|
|
25 |
14 |
28 |
M33×2 |
68 |
105 |
3-18 |
20 |
50 |
M64×3 |
115 |
165 |
6-26 |
32 |
150 |
150 |
280 |
|
|
32 |
15 |
37 |
M42×2 |
80 |
115 |
4-18 |
22 |
50 |
M64×3 |
115 |
165 |
6-26 |
32 |
150 |
150 |
390 |
|
|
40 |
20 |
47 |
M52×2 |
115 |
165 |
6-26 |
28 |
65 |
M80×3 |
145 |
200 |
6-29 |
40 |
180 |
180 |
495 |
|
|
50 |
25 |
59 |
M64×3 |
115 |
165 |
6-26 |
32 |
80 |
M100×3 |
170 |
225 |
6-33 |
50 |
165 |
165 |
400 |
|
|
A42Y-320 |
15 |
8 |
27 |
M33×2 |
68 |
105 |
3-18 |
20 |
29 |
M42×2 |
80 |
115 |
4-18 |
22 |
95 |
100 |
220 |
|
20 |
8 |
30 |
M33×2 |
75 |
110 |
3-18 |
22 |
29 |
M42×2 |
80 |
115 |
4-18 |
22 |
95 |
100 |
220 |
|
|
25 |
14 |
35 |
M42×2 |
80 |
115 |
4-18 |
22 |
50 |
M64×3 |
115 |
165 |
6-26 |
32 |
150 |
150 |
280 |
|
|
32 |
15 |
41 |
M48×2 |
95 |
135 |
4-22 |
25 |
50 |
M64×3 |
115 |
165 |
6-26 |
32 |
150 |
150 |
390 |
|
|
40 |
20 |
58 |
M64×3 |
115 |
165 |
6-26 |
32 |
65 |
M80×3 |
145 |
200 |
6-29 |
40 |
180 |
180 |
495 |
|
|
50 |
25 |
70 |
M80×3 |
145 |
200 |
6-29 |
40 |
80 |
M100×3 |
170 |
225 |
6-33 |
50 |
165 |
165 |
400 |
|
|
A42Y-400 |
32 |
15 |
41 |
M48×2 |
95 |
135 |
4-22 |
25 |
50 |
M64×3 |
115 |
165 |
6-26 |
32 |
150 |
150 |
397 |
