美標高壓球閥詳細說明

美標高壓球閥各部個均為鍛件，軟密封圈鑲?cè)脘撊��?nèi)，鋼座也加工出密封面，鋼座徑向與背面均設有“0”形圈，以確保介質不外漏。閥桿為下裝式設計，臺肩處設有推力軸承，減輕操作力矩。

防火功能：一旦軟密封被燒毀，由于介質壓力將球推向鋼座，能起到防火功能。

Q41Y軟密封美標球閥,軟密封球閥扭矩,軟密封球閥廠家

注：型號代表意義

Q代表球閥  4代表法蘭連接 1代表浮動式  N代表尼龍

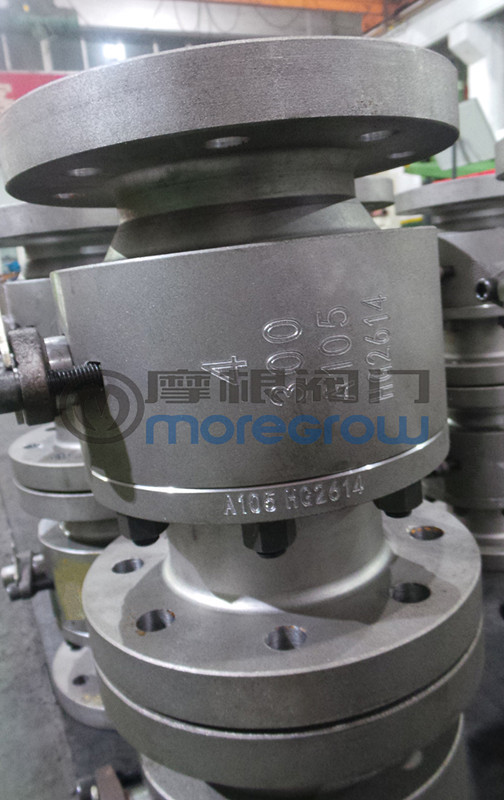

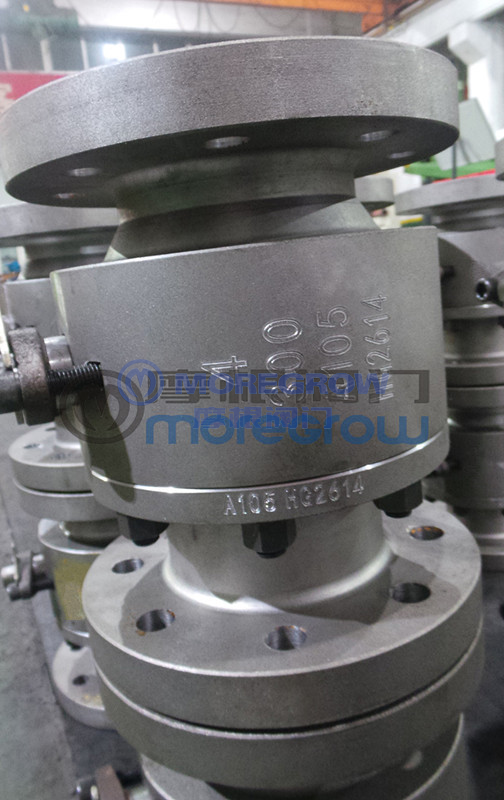

浙江摩根閥門有限公司現場美標高壓球閥圖片

Q41N鍛鋼軟密封球閥浙江摩根閥門有限公司制造，型號Q41N-300LB  4" 閥體采用A105鍛鋼,內件材質：球體A105+STL。

1、美標鍛鋼球閥設計參數如下：

l 公稱壓力：300Lb；

l 公稱通徑： 4”全通徑；

l 主體材料：A105鍛鋼；

l 內件材料： A105鍛鋼+四氟；

l 連接形式：法蘭；

l 結構長度：美標法蘭也可以按照客戶要求；

l 泄漏等級：零泄漏；

l 設計標準： ASME B16.34，API6D等

l 適用溫度：常溫。

2、美標鍛鋼球閥設計標準

設計規范：設計和制造按ASME B16.34；

閥門結構長度按ASME B16.10；

法蘭尺寸按ASME B16.5。

參考標準：

API 6D-2008《石油和天然氣工業管線輸送系統管線閥門》；

API 598-2009《閥門的檢查我和試驗》 ；

ASTM A182- 2002a《高溫用鍛制或軋制合金鋼法蘭、鍛制管件、閥門和部件》；

API Q1-2007《質量綱要規范》；

NACE-MR-0175-2003 《油田設備用抗硫化物應力腐蝕斷裂和應力腐蝕裂紋的金屬材料》；

API 607 《閥門火燒試驗》等。

3、美標鍛鋼球閥球閥材料的選擇

根據氫氣特性，閥門主要部件材料選擇如下：

閥體、側蓋、：A105鍛鋼；

球體：A105鍛鋼+ENP；

閥座：A105鍛鋼+四氟；

閥桿：F6A（可以根據不同的條件選定材料）；

彈簧：304不銹鋼；

緊固件：B7+2H；

中法蘭密封材料：石墨+O型圈（氟橡膠）。

美標球閥的采購須知：

美標球閥商品已標的價格表是臨時價格，具體價格已具體參數議價，根據材質及口徑尺寸壓力大小而定，具體價格您可以聯系我們，以實時報價為準。

產品名稱與美標球閥的型號；美標球閥的操作方式（有手動渦輪傳動氣動電動等）；美標球閥的密封面材質和硬度； 美標球閥的閥體材質；美標球閥的壓力； 美標球閥的使用介質（名稱、粘度、顆粒腐蝕性、毒性； 美標球閥我們可以根據您提供的圖紙定做生產；也可以按我公司提供的圖紙生產。 美標球閥產品包裝人性化亦可按您的要求辦理。

若已經由設計單位選定摩根的美標球閥型號，請按美標球閥型號直接向我司銷售部訂購。

當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的摩根公司專家為您審核把關。
