國標不銹鋼球閥 Q41Y-100RL產品分類：不銹鋼球閥產品簡介：國標不銹鋼球閥有二片式和三片式兩種閥體結構，中法蘭用螺栓連接，密封采用鎳基合金。上下閥桿均沒有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。全通徑：閥門流量孔徑與管線內徑一致，以便管線清掃。 |
產品詳情
國標不銹鋼球閥的詳細說明：
國標不銹鋼球閥有二片式和三片式兩種閥體結構，中法蘭用螺栓連接，密封采用鎳基合金。上下閥桿均沒有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。全通徑：閥門流量孔徑與管線內徑一致，以便管線清掃。
|
球閥型號：Q41Y-100 |
球閥口徑:DN50 |
球閥公稱壓力：10.0MPA |
|
球閥連接方式：法蘭連接 |
球閥操作方式：手柄 |
球閥主要功能：起開關作用 |
|
球閥使用介質：水.油品.蒸汽 |
球閥材質：F316鍛不銹鋼 |
球閥使用標準：機械部標準或化工部標準 |
注：型號代表意義
Q代表球閥 4代表法蘭連接 1代表浮動式 Y代表密封為NI60/STL/碳化鎢/碳化鉻

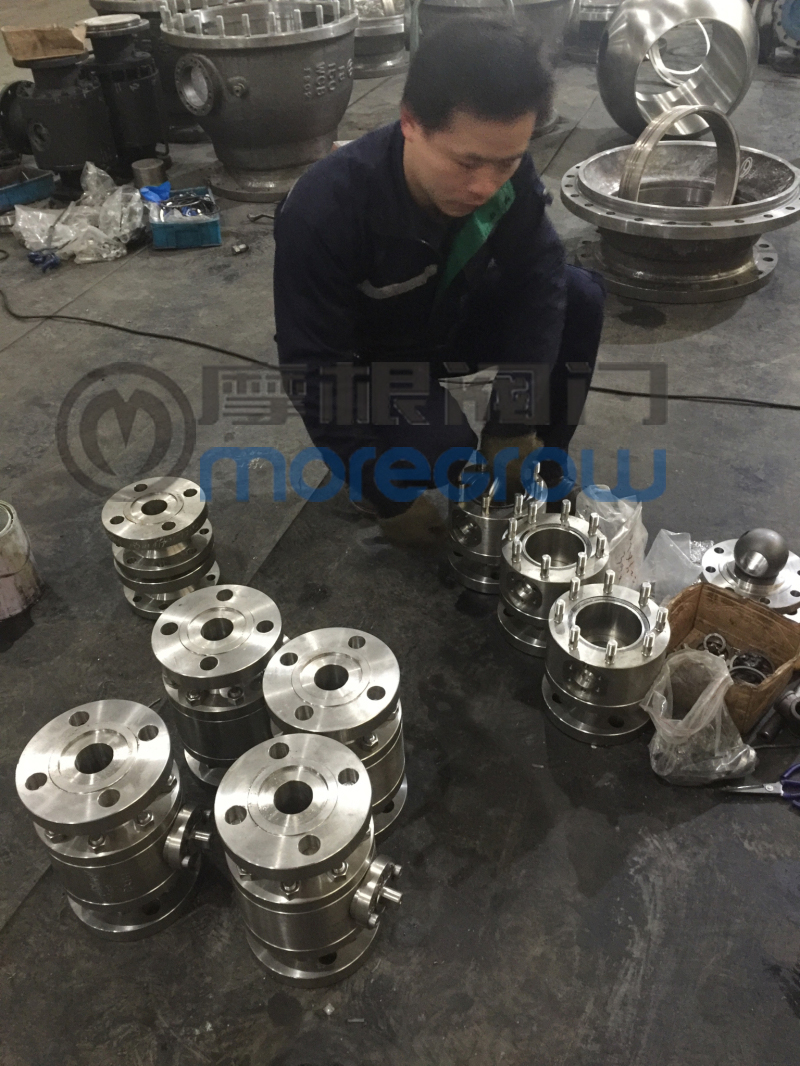

浙江摩根閥門有限公司現場國標不銹鋼浮動球閥（F316L）圖片

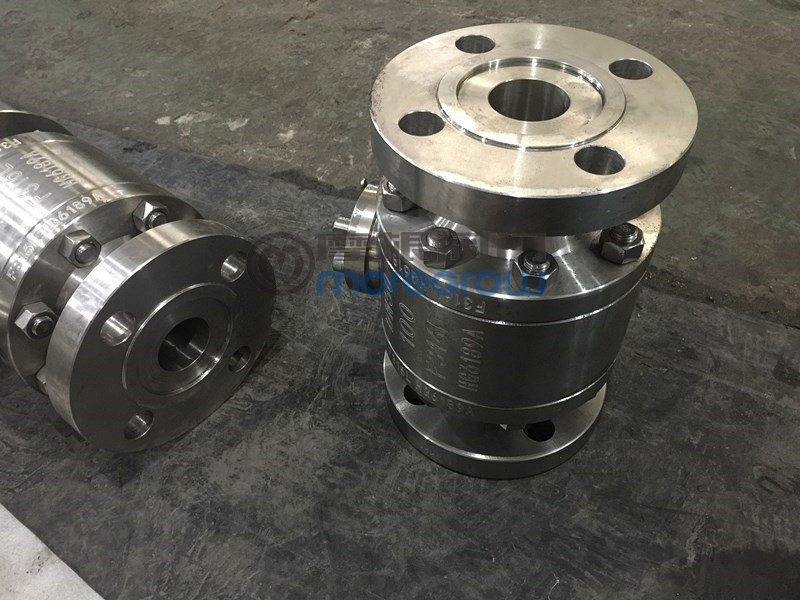

Q41Y國標鍛不銹鋼球閥F316L浙江摩根閥門有限公司制造，型號Q41Y-100RL DN50 閥體采用F316鍛不銹鋼,內件材質：球體F316+NI60,閥座：F316+NI55。
國標不銹鋼球閥的特點：
a:操作省力：球體由上下軸承支撐，減少摩擦，消除了由于進口壓力推動球體與密封座形成的巨大密封負荷而造成過大的扭矩。
b:密封性能可靠：PTFE單性材料密封圈嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧保證密封圈足夠的預緊力，閥門在使用過程中密封面磨損時，在彈簧作用下閥門繼續保證良好密封性能（3）防火結構：為防止由于驟熱或火災的出現，使聚四氟乙烯密封圈燒毀，發生較大泄漏，而助長火勢，在球體與閥座間設置防火密封環，在密封圈燒毀時，在彈簧力作用下，將閥座密封環迅速推向球體上，形成金屬與金屬密封，起到一定程度的密封效果。耐火試驗符合APl6FA和APl607標準要求。
c:自動泄壓功能：當閥門中腔停滯的介質壓力異常升高超過彈簧的預緊力時，閥座后退脫離球體，達到自動泄壓的效果，卸壓后閥座自動復位。
d:排泄管路：閥體上下均設置排泄孔，可檢查閥座是否發生泄漏，在工作中，閥門處于全開或全關時，卸掉中腔壓力，可直接更換填料；可以排放中腔滯留物，減少介質對閥門的污染。輔助密封設置系統（客戶需要請在訂購時說明）
e:本閥門設計有輔助的閥座緊急密封系統，一旦密封受損或出現緊急十青況而不能密封時，通過輔助密封系統向密封面注射相應的密封劑即可修復密封面，達到緊急密封。當輸送的介質不潔或含有少量顆粒時，為保護密封面，確保達到可靠的密封，還可給這一裝置注射相應的清洗劑或潤滑劑對密封面進行清洗。
國標不銹鋼球閥的性能參數：
a、工作壓力：1.0Mpa-42.0Mpa。
b、工作溫度：-46+550℃。
c、驅動方式：手動、蝸輪、氣動、電動等。
d、連接方式：法蘭、焊接、對焊、承插焊、等。
e、制造標準：國標GB、JB、HG，美標API、ANSI，英標BS，日本JIS、JPI等。
f、閥體材質：鑄鋼、碳鋼、 鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。
