產品詳情
軟密封鑄鋼球閥的優點：
1. 流體阻力小，全開時球體通道、閥體通道和連接管道的截面積相等，并且成直線相通，介質流過球閥，相當于流過一段直通的管子，在各類閥門中球閥的流體阻力最小。
2.啟閉迅速，啟閉時只需把球體轉動90°，方便而迅速。
3.結構較簡單，體積較小，重量較輕。特別是它的高度遠小于閘閥和截止閥。
4.密封性能較好。球閥一般采用具有彈性的軟質密封圈。
|
美標球閥型號：Q41F
|
美標球閥口徑：3"(80MM)
|
美標球閥公稱壓力：150LB
|
|
美標球閥連接方式：法蘭連接
|
美標球閥操作方式：手動
|
美標球閥主要功能：起開關作用
|
|
美標球閥使用介質：水.油品.蒸汽
|
美標球閥材質：WCB碳鋼
|
美標球閥使用標準：美標
|
注：型號代表意義
Q代表球閥 4代表法蘭連接 1代表浮動式 F代表四氟

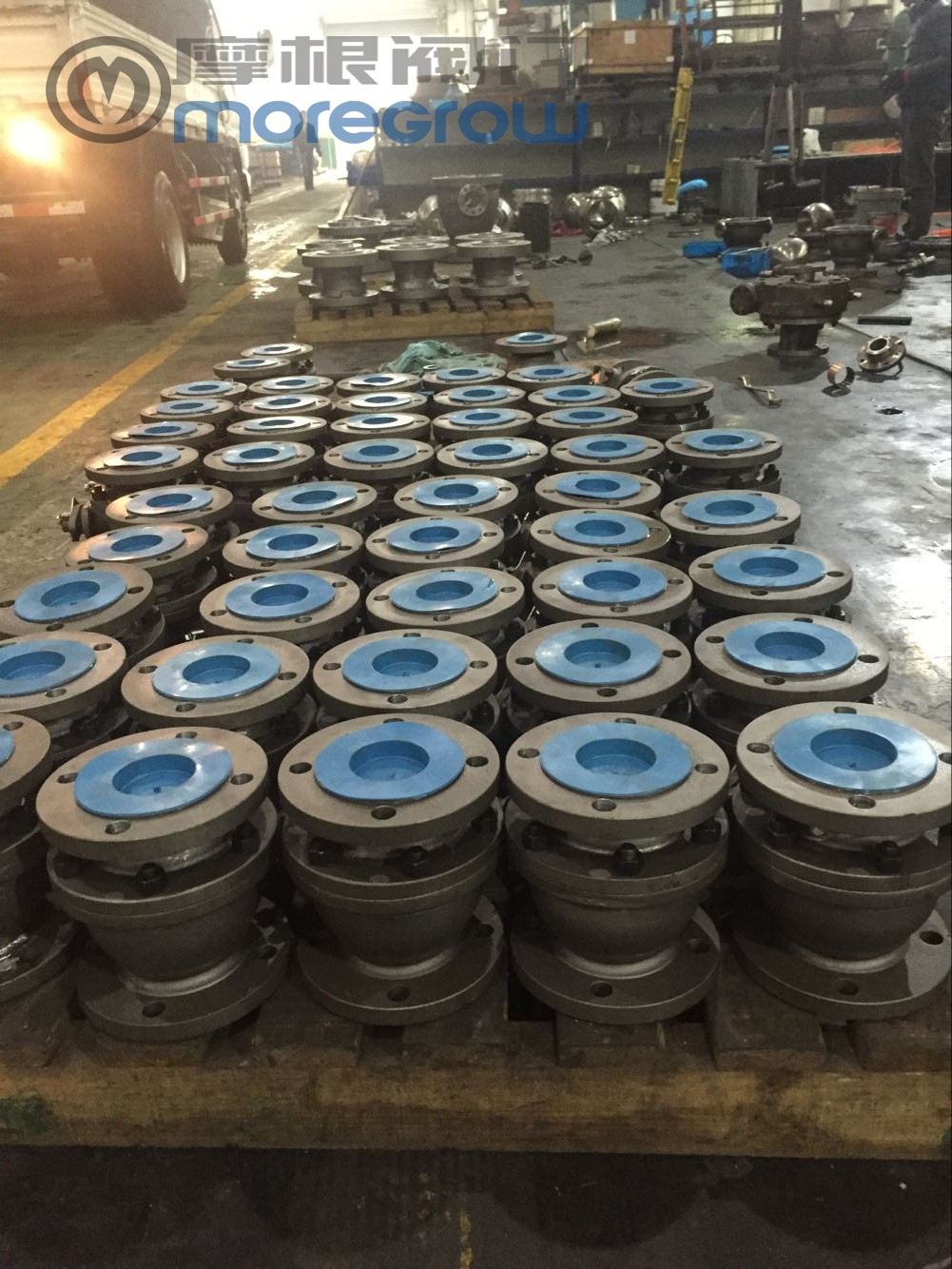

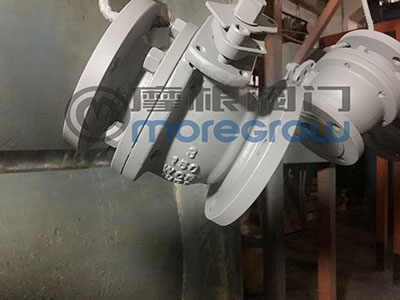

浙江摩根閥門有限公司Q41F鑄鋼浮動球閥現場圖片
鑄鋼浮動球閥浙江摩根閥門有限公司制造，型號Q41F-150LB 3"閥體采用WCB鑄鋼,內件材質：球體A105+ENP,閥座：A105+RPTFE四氟
軟密封鑄鋼球閥的優點：
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料，密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。本類閥門在管道中一般應當水平安裝。
|
公稱壓力(PN) |
1.6 |
2.5 |
4.0 |
6.4 |
|
殼體試驗壓力 |
2.4 |
3.8 |
6.0 |
9.6 |
|
密封試驗(液) |
1.8 |
2.8 |
4.4 |
7.0 |
|
密封試驗(氣) |
0.5～0.7 |
|
適用介質 |
C P R
水、油品、蒸氣 硝酸類 醋酸類 |
|
適用溫度 |
≤200℃ |
軟密封鑄鋼球閥主要零件材料
|
名稱 |
WCB類 |
CF8類 |
CF3類 |
CF8M類 |
CF3M類 |
|
閥體左體 |
A216-WCB |
A315-CF8 |
A35-CF3 |
A351-CF8M |
A351-CF3M |
|
球體 |
B2-B8 |
A105-1025 |
A182-F304L |
A182-F304L |
A132-F316 |
A182-F316L |
|
B8以上 |
A216-WCB |
A351-CF8M |
A351-CF3 |
A351-CF8M |
A351-CF3M |
|
閥桿 |
A182-F6a |
A182-F304 |
A182-F304L |
A182-F336 |
A182-F316L |
|
閥座 |
PTFE/增強PTFE/NYLIN PTFE/Reinforced PTFE/Nyion |
|
閥座支承圈 |
A105-1025 |
A182-F304 |
A182-F304L |
A182-F316 |
A182-F316L |
|
彈簧 |
|
3yc-7/17-49H |
|
O形圈 |
NBR |
氟橡膠 |
|
螺柱 |
A193-B7 |
A193-B8 |
|
螺母 |
A194-2H |
A194-8 |
|
公稱通徑NPS |
單位 |
L |
D |
T |
G |
C |
n-φd |
W |
H |
|
in |
mm |
|
1/2" |
15 |
mm |
108 |
89 |
12 |
35 |
60.5 |
4-15 |
115 |
72 |
|
in |
4.25 |
3.5 |
0.47 |
1.38 |
2.38 |
4-0.59 |
4.53 |
28.3 |
|
3/4" |
20 |
mm |
117 |
98 |
12 |
43 |
70 |
4-15 |
115 |
76 |
|
in |
4.61 |
3.86 |
0.47 |
1.69 |
2.76 |
4-0.59 |
4.53 |
29.9 |
|
1" |
25 |
mm |
127 |
108 |
12 |
51 |
79.5 |
4-15 |
150 |
92 |
|
in |
5 |
4.25 |
0.47 |
2 |
3.13 |
4-0.59 |
5.9 |
3.62 |
|
11/2" |
40 |
mm |
165 |
127 |
14.3 |
73 |
98.5 |
4-16 |
200 |
123 |
|
in |
6.5 |
5 |
0.56 |
2.88 |
3.88 |
4-0.62 |
7.87 |
4.84 |
|
2" |
50 |
mm |
178 |
152 |
15.9 |
92 |
120.5 |
4-19 |
200 |
132 |
|
in |
7 |
6.00 |
0.625 |
3.62 |
4.75 |
4-0.75 |
7.87 |
5.20 |
|
21/2" |
65 |
mm |
190 |
178 |
17.5 |
105 |
139.5 |
4-19 |
320 |
164 |
|
in |
7.5 |
7 |
0.69 |
4.12 |
5.5. |
4-0.75 |
12.6 |
6.45 |
|
3" |
80 |
mm |
203 |
190 |
19.1 |
127 |
152.4 |
4-19 |
320 |
173 |
|
in |
8 |
7.50 |
0.75 |
5 |
6 |
4-0.75 |
12.6 |
6.8 |
|
4" |
100 |
mm |
229 |
229 |
23.9 |
157 |
190.5 |
8-19 |
450 |
210 |
|
in |
9 |
9 |
0.94 |
6.19 |
7.5 |
8-0.75 |
17.72 |
8.26 |
|
6" |
150 |
mm |
394 |
279 |
26 |
216 |
241.5 |
8-22 |
8000 |
288 |
|
in |
15.5 |
10.98 |
1.02 |
8.5 |
9.50 |
8-0.88 |
31.5 |
1.34 |
|
8" |
200 |
mm |
457 |
343 |
29 |
270 |
298.5 |
8-22 |
1120 |
374 |
|
in |
18.00 |
13.50 |
1.12 |
10.62 |
11.75 |
8-0.88 |
44.10 |
14.72 |
|
10" |
250 |
mm |
533 |
406 |
31 |
324 |
362 |
12-25 |
1420 |
366 |
|
in |
20.98 |
16 |
1.2 |
12.75 |
14.75 |
12-1 |
55.12 |
14.40 |
|
12" |
300 |
mm |
610 |
483 |
32 |
381 |
432 |
12-25 |
1420 |
412 |
|
in |
24 |
19 |
1.26 |
15 |
17 |
12-1 |
55.12 |
16.22 |
|
公稱通徑NPS |
單位 |
L |
D |
T |
G |
C |
n-φd |
W |
H |
|
in |
mm |
|
1/2" |
15 |
mm |
140 |
95 |
15 |
35 |
66.5 |
4-15 |
115 |
72 |
|
in |
5.51 |
3.74 |
0.59 |
1.38 |
2.62 |
4-0.59 |
4.53 |
28.3 |
|
3/4" |
20 |
mm |
152 |
117 |
16 |
43 |
82.5 |
4-19 |
115 |
76 |
|
in |
5.98 |
4.61 |
0.62 |
1.69 |
3.25 |
4-0.75 |
4.53 |
29.9 |
|
1" |
25 |
mm |
165 |
124 |
18 |
51 |
89 |
4-19 |
150 |
92 |
|
in |
6.5 |
4.9 |
0.71 |
2 |
3.5 |
4-0.75 |
5.9 |
3.62 |
|
11/2" |
40 |
mm |
190 |
156 |
20.7 |
73 |
114.5 |
4-22 |
200 |
123 |
|
in |
7.5 |
6.12 |
0.81 |
2.88 |
4.51 |
4-0.88 |
7.87 |
4.84 |
|
2" |
50 |
mm |
216 |
165 |
22.3 |
92 |
127 |
8-19 |
200 |
132 |
|
in |
8.5 |
6.5 |
0.88 |
3.62 |
5 |
8-0.75 |
7.87 |
5.20 |
|
21/2" |
65 |
mm |
241 |
190 |
25.4 |
105 |
149 |
8-22 |
320 |
164 |
|
in |
9.5 |
7.5 |
1 |
4.12 |
5.87 |
8-0.88 |
12.6 |
6.45 |
|
3" |
80 |
mm |
283 |
210 |
28.5 |
127 |
168.5 |
8-22 |
320 |
173 |
|
in |
11.25 |
8.25 |
1012 |
5 |
6.62 |
8-0.88 |
12.6 |
6.8 |
|
4" |
100 |
mm |
305 |
254 |
31.8 |
157 |
200 |
8-22 |
450 |
210 |
|
in |
12 |
10 |
1.25 |
6.19 |
7.88 |
8-0.88 |
17.72 |
8.26 |
|
6" |
150 |
mm |
403 |
318 |
36.6 |
216 |
270 |
12-22 |
1120 |
336 |
|
in |
15.875 |
12.5 |
1.44 |
8.5 |
10.62 |
12-0.88 |
44.10 |
13.23 |
|
8" |
200 |
mm |
502 |
381 |
42 |
270 |
330 |
12-25 |
1420 |
385 |
|
in |
19.76 |
15 |
16.5 |
10.62 |
12.99 |
12-1 |
55.12 |
15.16 |
|
10" |
250 |
mm |
568 |
444 |
48 |
324 |
387.5 |
16-29 |
1420 |
370 |
|
in |
22.36 |
17.50 |
1.89 |
12.75 |
15.25 |
16-1.12 |
55.12 |
14.56 |
|
鑄鋼球閥產品的采購須知：
1、鑄鋼球閥商品已標的價格表是臨時價格，具體價格已具體參數議價，根據材質及口徑尺寸壓力大小而定，具體價格您可以聯系我們，以實時報價為準。
2、鑄鋼球閥產品名稱與鑄鋼球閥的型號；
3、鑄鋼球閥的操作方式（有手動渦輪傳動氣動電動等）；
4、鑄鋼球閥的密封面材質和硬度；
5、鑄鋼球閥的閥體材質；
6、鑄鋼球閥的壓力；
7、鑄鋼球閥的使用介質（名稱、粘度、顆粒腐蝕性、毒性；
8、鑄鋼球閥我們可以根據您提供的圖紙定做生產；也可以按我公司提供的圖紙生產。
9、鑄鋼球閥產品包裝人性化亦可按您的要求辦理。
二、若已經由設計單位選定摩根的鑄鋼球閥型號，請按鑄鋼球閥直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的摩根公司專家為您審核把關。
感謝您訪問我們的網站【m.szhlb.cn浙江摩根閥門有限公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
