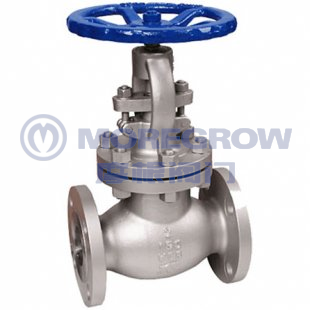

美標不銹鋼截止閥 J41W-150LB產品分類：截止閥系列產品簡介：美標截止閥是引進國外先進工藝，結構合理、造型美觀，密封性好，密封面間磨擦力小，壽命較長等特點；美標截止閥適用于水、蒸汽、油品、硝酸、醋酸等多種介質。 |
產品詳情
一、美標截止閥特點：
1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間磨擦力小，壽命較長。
4、在開閉過程中密封面的摩擦力比閘閥小，耐磨。
5、通常只有一個密封面，制造工藝好，便于維修。
6、截止閥閥體的結構形式有直通式、直流式和直角式。
二、美標截止閥壓力試驗：
|
公稱壓力 |
強度試驗 |
水密封試驗 |
氣密封試驗 |
|||
|
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
|
150 |
3.1 |
450 |
2.2 |
315 |
0.5～0.7 |
60～100 |
|
300 |
7.8 |
1125 |
5.6 |
815 |
||
|
600 |
15.3 |
2225 |
11.2 |
1630 |
||
|
900 |
23.1 |
3350 |
16.8 |
2440 |
||
|
1500 |
38.4 |
5575 |
28.1 |
4080 |
||
|
2500 |
64.6 |
9367 |
47.4 |
6873 |
||
三、美標截止閥制造標準：
|
設計與制造 |
結構長度 |
法蘭尺寸 |
對焊連接尺寸 |
壓力溫度等級 |
試驗與檢驗 |
|
API 600 |
ANSIB16.10 |
ANSIB16.5a |
ANSIB16.25 |
ANSIB16.34 |
API598 |
四、、美標截止閥主要零件材料及性能：
|
殼體 |
ASTM A216WCB |
ASTMA351 CF8 |
|||||||||
|
閘板 |
WCB |
CF8 |
CF8M |
Monel |
|||||||
|
閥桿 |
F6a |
F304 |
F316 |
Monel |
F304 |
||||||
|
閘板密封面 |
13Cr |
13Cr |
STL |
304 |
STL |
316 |
STL |
Monel |
304 |
304 |
STL |
|
閥座密封面 |
13Cr |
STL |
STL |
304 |
STL |
316 |
STL |
Monel |
304 |
STL |
STL |
|
殼體 |
ASTM A351 CF3 |
ADTM A351 CF8M |
ASTM A351 CF8 |
||||||||
|
閘板 |
|||||||||||
|
閥桿 |
F304L |
F316 |
F316L |
||||||||
|
閘板密封面 |
304L |
304L |
STL |
316 |
316 |
STL |
316L |
316L |
STL |
||
|
閥座密封面 |
304L |
STL |
STL |
316 |
STL |
STL |
316L |
STL |
STL |
||
五、美標截止閥尺寸J41H-150Lb：
|
ANSI Class150 |
||||||||||||
|
NPS |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
|
L |
203 |
216 |
241 |
292 |
356 |
406 |
495 |
622 |
398 |
787 |
914 |
978 |
|
H |
368 |
387 |
411 |
455 |
455 |
540 |
650 |
800 |
940 |
1200 |
1270 |
1300 |
|
Do |
200 |
200 |
250 |
250 |
300 |
350 |
450 |
450 |
500 |
600 |
600 |
700 |
六、美標截止閥連接尺寸J41H-300Lb
|
ANSI Class300 |
|||||||||||
|
NPS |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
|
L |
267 |
292 |
318 |
356 |
400 |
444 |
559 |
622 |
711 |
762 |
864 |
|
H |
400 |
440 |
465 |
565 |
615 |
715 |
930 |
1010 |
1230 |
1450 |
1645 |
|
Do |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
500 |
500 |
600 |
600 |
訂貨須知：
一、①產品美標截止閥名稱與型號②美標截止閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號，請按美標截止閥型號直接向我們摩根閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們摩根閥門專家為您審核把關。
