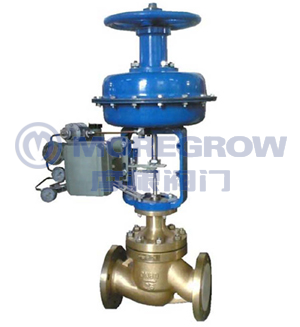

氧氣全銅氣動套筒調節閥 WTZJHM產品分類：調節閥系列產品簡介：氧氣全銅氣動套筒調節閥采用頂部導向結構，配用多彈簧執行機構;氧氣全銅氣動套筒調節閥具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、拆裝方便等優點;氧氣全銅氣動套筒調節閥廣泛應用于精確控制氣體、液體等介質. 跟此產品相關的產品 |
產品詳情
氧氣全銅氣動套筒調節閥采用頂部導向結構，配用多彈簧執行機構;氧氣全銅氣動套筒調節閥具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、拆裝方便等優點;氧氣全銅氣動套筒調節閥廣泛應用于精確控制氣體、液體等介質.
氧氣全銅氣動套筒調節閥 特點：
1.采用平衡式閥芯結構，軸向不平衡力小，允許壓差大，穩定性好。
2.套筒互換性強，拆裝方便，容易維修。
3.全金屬閥芯結構適用多種工作場合，達到IV級泄漏標準，ZXMQ型軟密封結構閥芯達到VI級泄漏標準。
4.閥體按流體力學原理設計成等截面低流阻流道，可調范圍大，固有可調比為50，額定流量系數增大30％。
5.執行機構采用多彈簧結構，高度減少30％。重量減輕30％。
6.ZJHMV型波紋管密封型調節閥，對移動的閥桿形成了完全的密封，堵絕流體外漏。
7.ZJHMJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合
氧氣全銅氣動套筒調節閥 主要零件材料
閥體、閥蓋：HT200、ZG230-450、ZGlCr18Ni9Ti
閥芯、閥座：1Cr18Ni9T、司鈦萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
膜蓋：A3
波紋膜片：丁腈橡膠夾增強滌綸織物
彈簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr
氧氣全銅氣動套筒調節閥主要技術參數:
|
公稱通徑 DN(mm ） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
額定流量系數Kv |
直線 |
6.9 |
11 |
17.4 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
|
等百分比 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
||
|
額定行程 L(mm) |
16 |
25 |
40 |
60 |
|||||||||
|
膜片有效面積 Ae(cm 2 ) |
280 |
400 |
600 |
1000 |
|||||||||
|
信號范圍(kPa) |
20 ～ 100 、 40 ～ 200、80 ～ 240 |
||||||||||||
|
氣源壓力 Ps(MPa) |
0.14 、 0.25 |
||||||||||||
|
固有流量特性 |
直線、等百分比 |
||||||||||||
|
固有可調比 |
50 |
||||||||||||
|
允許泄漏量 |
硬閥座不平衡型： IV 級軟閥座： VI 級 |
||||||||||||
|
公稱壓力 PN(MPa) |
1.0 、 1.6 、 4.0 、 6.4 |
||||||||||||
|
工作溫度 ( ℃ ) |
常溫型 |
-20 ～ 200 、 -40 ～ 250 、 -60 ～ 250 |
|||||||||||
|
散熱型 |
-40 ～ 450 、 -60 ～ 450 |
||||||||||||
|
高溫型 |
300 ～ 560 |
||||||||||||
|
低溫型 |
-60 ～ -100 、 -100 ～ -200 、 -200 ～ -250 |
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
本產品性能指標貫徹GB/T4213-92標準
氧氣全銅氣動套筒調節閥外形尺寸表
|
公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
A |
282 |
308 |
394 |
498 |
|||||||||
|
L |
PN16 ， 40 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
|
PN64 |
230 |
230 |
260 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
||
|
H 1 |
PN16 |
52.5 |
57.5 |
70 |
75 |
82.5 |
92.5 |
100 |
110 |
125 |
142.5 |
170 |
|
|
PN40 |
52.5 |
57.5 |
70 |
75 |
82.5 |
92.5 |
100 |
117.5 |
135 |
150 |
187.5 |
||
|
PN64 |
65 |
70 |
77.5 |
85 |
90 |
102.5 |
107.5 |
125 |
147.5 |
172.5 |
207.5 |
||
|
H |
標準型 |
PN16 |
429 |
438 |
474 |
477 |
502 |
626 |
662 |
687 |
836 |
896 |
987 |
|
PN40 |
429 |
438 |
474 |
477 |
502 |
626 |
662 |
695 |
845 |
896 |
1000 |
||
|
PN64 |
456 |
468 |
511 |
525 |
535 |
663 |
673 |
705 |
868 |
958 |
1260 |
||
|
散熱高溫型 |
570 |
570 |
610 |
610 |
630 |
730 |
810 |
820 |
960 |
1090 |
1180 |
||
訂貨須知
一、若訂貨前還未選定氧氣全銅氣動套筒調節閥型號，請向我們提供您的使用參數: 1.產品型號與名稱 2.公稱通徑DN(mm 3.公稱壓力 4.流量特性要求 5.閥體材質及閥內件材料6.介質種類和溫度范圍 7.閥前后壓力(壓差) 8.密封形式 9.配套附件,建議用戶安裝空氣過濾器三聯件與二位五通電磁閥 )10.其他特殊要求以便我們的為您正確選型。
二、若已經由設計單位選定我公司摩根氧氣全銅氣動套筒調節閥的產品型號，請按氧氣全銅氣動套筒調節閥型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
