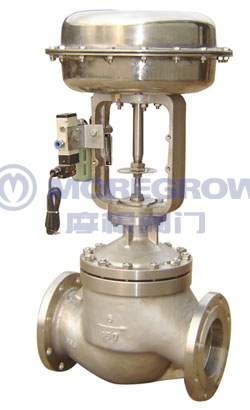

氧氣不銹鋼氣動單座調節閥產品分類：調節閥系列產品簡介：適用流體溫度由-200℃至560℃范圍內多種檔次。泄漏量標準有Ⅳ級或Ⅵ級，流量特性為線性或等百分比。多種多樣的品種規格可供選擇。 跟此產品相關的產品 |
產品詳情
氧氣氣動單座調節閥概述
適用流體溫度由-200℃至560℃范圍內多種檔次。泄漏量標準有Ⅳ級或Ⅵ級，流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
本系列產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；公稱通徑范圍DN20～300。適用流體溫度由-200℃至560℃范圍內多種檔次。泄漏量標準有Ⅳ級或Ⅵ級，流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
氧氣氣動單座調節閥主要零件材料
|
閥體、閥蓋 |
ZG1Cr18Ni9Ti |
|
閥芯、閥座 |
1Cr18Ni9Ti、司鈦萊合金堆焊 |
|
軟密封閥芯 |
增強聚四氟乙烯 |
|
填料 |
聚四氟乙烯、柔性石墨、不銹鋼波紋管 |
|
墊片 |
橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片 |
|
膜蓋 |
A3 |
|
波紋膜片 |
丁腈橡膠夾增強滌綸織物 |
|
彈簧 |
60Si2Mn |
|
閥桿、推桿 |
2Cr13、1Cr18Ni9Ti |
|
襯套 |
2Cr13 |
氧氣氣動單座調節閥主要技術參數
|
公稱通徑DN(mm) 閥座直徑) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|||||
|
10 |
12 |
15 |
20 |
|||||||||||||||||
|
額定流量系數KV |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
|
|
|
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
||
|
額定行程L(mm) |
10 |
- |
- |
- |
16 |
- |
25 |
- |
40 |
- |
- |
60 |
- |
- |
100 |
- |
|
|
||
|
膜片有效面積 (cm2) |
280 |
- |
- |
- |
- |
- |
400 |
- |
600 |
- |
- |
1000 |
- |
- |
1600 |
- |
- |
- |
||
|
信號范圍Pr) |
20～100、40～200、80～240段幅：20～60、60-100 |
|||||||||||||||||||
|
氣源壓力Ps( |
0.14～0.4 |
|||||||||||||||||||
|
固有流量特性 |
直線、等百分比 |
|||||||||||||||||||
|
固有可調比R |
50：1 |
|||||||||||||||||||
|
允許泄漏量 |
硬密封：Ⅳ級、軟密封：Ⅵ級 |
|||||||||||||||||||
|
公稱壓力PN( |
1.6、4.0、6.4 |
|||||||||||||||||||
|
工作溫度t(℃) |
常溫型 |
-20～220、-40～250、-60～250 |
||||||||||||||||||
|
散熱型 |
-40～450、-60～450 |
|||||||||||||||||||
|
高溫型 |
450～560 |
|||||||||||||||||||
|
低溫型 |
-60～100、-100～-200、-200～-250 |
|||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
氧氣氣動單座調節閥外形尺寸
|
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
||
|
L |
PN16 |
185 |
200 |
205 |
222 |
250 |
276 |
298 |
350 |
410 |
451 |
600 |
670 |
735 |
- |
- |
|
|
PN40 |
190 |
205 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
615 |
685 |
750 |
- |
- |
||
|
PN64 |
200 |
210 |
220 |
251 |
286 |
311 |
337 |
394 |
440 |
475 |
630 |
700 |
765 |
- |
- |
||
|
H1 |
常溫型 |
PN16 |
487 |
493 |
524 |
524 |
538 |
686 |
706 |
726 |
969 |
696 |
1009 |
1353 |
1390 |
- |
- |
|
PN40 |
487 |
493 |
524 |
524 |
538 |
686 |
706 |
733 |
979 |
979 |
1029 |
1373 |
1415 |
- |
- |
||
|
PN64 |
487 |
503 |
534 |
534 |
546 |
696 |
713 |
743 |
999 |
999 |
1044 |
1385 |
1425 |
- |
- |
||
|
中溫型 |
標準型加200 |
標準型加250 |
標準型加320 |
標準型加350 |
- |
||||||||||||
|
H2 |
PN16 |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
108 |
123 |
140 |
168 |
203 |
230 |
- |
- |
|
|
PN40 |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
115 |
135 |
150 |
188 |
223 |
255 |
- |
- |
||
|
PN64 |
63 |
68 |
75 |
83 |
88 |
100 |
105 |
125 |
148 |
170 |
203 |
235 |
265 |
- - |
|||
|
A |
282 |
360 |
470 |
620 |
- |
||||||||||||
|
法蘭標準 |
GB：1.6、2.5、4.0、6.4MPa ANSL：150、300、600Lb JLS：10K、20K、30K |
||||||||||||||||
訂貨須知:
1.產品型號與名稱 2.公稱通徑(DN) 3.公稱壓力(PN) 4.額定流量系數KV 5.閥體和閥內組件材料 6.固定流量特性 7.適用溫度和介質 8.整機作用方式(電開、電關)及輸入信號 9.是否帶附件(操作器、伺服放大器等)10.其他特殊要求
