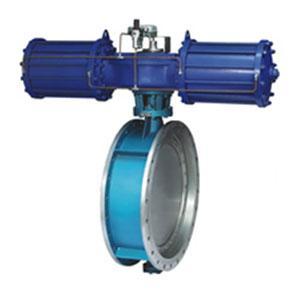

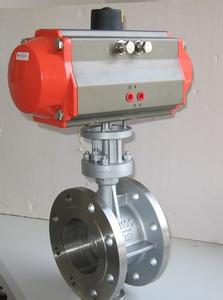

氣動硬密封蝶閥 D643H產品分類：蝶閥系列產品簡介：三偏心密封蝶閥系列D643H氣動硬密封蝶閥是我摩根閥門主要產品，大量使用在冶金、輕工、電力、煤氣、水道等領域。 |
產品詳情
三偏心密封蝶閥系列D643H氣動硬密封蝶閥是我摩根公司主要產品，大量使用在冶金、輕工、電力、煤氣、水道等領域。
三偏心金屬密封蝶閥的密封原理：
三偏心蝶閥具有雙向無氣泡緊密關閉性能。這種幾何形狀保證閥瓣密封只是在關閉位置時才與閥體閥座接觸，因此不會產生磨擦或磨損，并且產生一種扭矩使得彈性密封具有足夠的“焊接”性能，確保密封接觸的均勻一致性。
三重偏心幾何形狀：
偏心1 閥軸位于閥座后面，使得密封能夠完全緊密環繞接觸整個閥座。
偏心2 閥軸中心線偏離管道和閥門中心線，著就免受閥開啟和關閉的干擾。
偏心3 閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除磨擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。
使用壽命更長的無磨擦密封
（1） 作為標準配置，閥座采Cr13合金或鎢絡鈷合金硬面。
（2） 密封墊采用螺旋盤繞不銹鋼/石墨，用于實現零泄漏。
關閉期間的扭距產生閥座力，并均勻一致的作用在整個圓周圍。彈性密封彎曲并充滿活力，保持了閥座的形狀。壓縮力沿著周長均勻作用，使得閥門能夠?qū)崿F(xiàn)雙向緊密關閉密封的彈性使得閥門閥體和閥瓣能夠接觸或闊張，避免了由于溫度波動而產生堵塞的危險。這種裝置是能夠自行調整對準。
標準與規范
|
設計與制造 |
結構長度 |
壓力-溫度等級 |
配管法蘭 |
試驗與檢驗 |
|
JB/T8527 |
0 GB12221 |
JB/T74、GB9131 |
JB/T74-90 |
GB/T13927 |
材料及主要參數
|
要零件 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni |
CF8M |
CF3M |
|
壓圈 |
WCB |
ZG1Cr18Ni9Ti |
CF8(304) |
CF3(304L) |
ZG1Cr18Ni |
CF8M(316) |
CF3M(316L) |
|
|
蝶板 |
碳鋼面堆焊 |
ZG1Cr18Ni9Ti |
CF8(304) |
CF3(304L) |
ZG1Cr18Ni |
CF8M(316) |
CF3M(316L) |
|
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr19Ni9 |
00Cr19Ni11 |
1Cr18Ni |
0Cr17Ni12Mo2 |
00Cr17Ni14Mo2 |
|
|
閥座 |
1Cr18Ni9Ti |
0Cr19Ni9 |
00Cr19Ni11 |
00Cr19Ni11 |
0Cr17 |
00Cr17 |
00Cr17Ni14Mo2 |
|
|
適用工況 |
適用介質 |
水、蒸汽、 |
硝酸等腐蝕性介質 |
強氧化性介質 |
醋酸等腐蝕性介質 |
尿素等腐蝕 |
||
|
蝸輪傳動蝶閥 |
在閥門類型代號D后加入“3”表示，示例：D343H-16C |
|||||||
|
氣動蝶閥 |
在閥門類型代號D后加入“6”，示例：D643H-25 氣壓0.4~0.6MPa |
|||||||
|
電動蝶閥 |
在閥門類型代號D后加“9”表示，示例：D943H-16C |
|||||||
