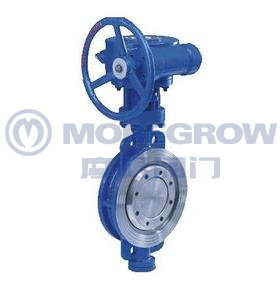

對夾式硬密封蝶閥 D373H-16產品分類：蝶閥系列產品簡介：三偏心蝶閥具有雙向無氣泡緊密關閉性能。這種幾何形狀保證閥瓣密封只是在關閉位置時才與閥體閥座接觸，因此不會產生磨擦或磨損 |
產品詳情
三偏心密封蝶閥系列是我公司主要產品，大量使用在冶金、輕工、電力、煤氣、水道等領域。
三便心金屬密封蝶閥的密封原理：
三偏心蝶閥具有雙向無氣泡緊密關閉性能。這種幾何形狀保證閥瓣密封只是在關閉位置時才與閥體閥座接觸，因此不會產生磨擦或磨損，并且產生一種扭矩使得彈性密封具有足夠的“焊接”性能，確保密封接觸的均勻一致性。
三重偏心幾何形狀：
偏心1 閥軸位于閥座后面，使得密封能夠完全緊密環繞接觸整個閥座。
偏心2 閥軸中心線偏離管道和閥門中心線，著就免受閥開啟和關閉的干擾。
偏心3 閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除磨擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。
使用壽命更長的無磨擦密封
（1） 作為標準配置，閥座采Cr13合金或鎢絡鈷合金硬面。
（2） 密封墊采用螺旋盤繞不銹鋼/石墨，用于實現零泄漏。
關閉期間的扭距產生閥座力，并均勻一致的作用在整個圓周圍。彈性密封彎曲并充滿活力，保持了閥座的形狀。壓縮力沿著周長均勻作用，使得閥門能夠?qū)崿F(xiàn)雙向緊密關閉密封的彈性使得閥門閥體和閥瓣能夠接觸或闊張，避免了由于溫度波動而產生堵塞的危險。這種裝置是能夠自行調整對準。
標準與規范
|
設計與制造 |
結構長度 |
壓力 -溫度等級 |
配管法蘭 |
試驗與檢驗 |
|
GB12238 |
GB12221 |
JB/T74、GB9131 |
JB/T74-90 |
GB/T13927 |
材料及主要參數
|
主要零件 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni |
CF8M |
CF3M |
|
壓圈 |
WCB |
ZG1Cr18Ni9Ti |
CF8(304) |
CF3(304L) |
ZG1Cr18Ni |
CF8M(316) |
CF3M(316L) |
|
|
蝶板 |
碳鋼面堆焊 |
ZG1Cr18Ni9Ti |
CF8(304) |
CF3(304L) |
ZG1Cr18Ni |
CF8M(316) |
CF3M(316L) |
|
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr19Ni9 |
00Cr19Ni11 |
1Cr18Ni |
0Cr17Ni12Mo2 |
00Cr17Ni14Mo2 |
|
|
閥座 |
1Cr18Ni9Ti |
0Cr19Ni9 |
00Cr19Ni11 |
00Cr19Ni11 |
0Cr17 |
00Cr17 |
00Cr17Ni14Mo2 |
|
|
適用工況 |
適用介質 |
水、蒸汽、油品等 |
硝酸等腐蝕性介質 |
強氧化性介質 |
醋酸等腐蝕性介質 |
尿素等腐蝕性介質 |
||
|
蝸輪傳動蝶閥 |
在閥門類型代號D后加入“3”表示，示例：D373H-16C |
|||||||
|
氣動蝶閥 |
在閥門類型代號D后加入“6”，示例：D673H-25 氣壓0.4~0.6MPa |
|||||||
|
電動蝶閥 |
在閥門類型代號D后加“9”表示，示例：D973H-16C |
|||||||
主要尺寸及重量
|
公稱 |
公稱通徑 |
尺寸 |
|||||||
|
L |
D1 |
D2 |
Z-φd |
H1 |
H |
||||
|
短 |
長 |
D73 |
D373 |
||||||
|
1.O |
40 |
33 |
110 |
85 |
4-18 |
76 |
200 |
250 |
|
|
50 |
43 |
125 |
100 |
4-18 |
85 |
208 |
260 |
||
|
65 |
46 |
145 |
120 |
4-18 |
95 |
228 |
284 |
||
|
80 |
49 |
64 |
160 |
135 |
4-18 |
110 |
256 |
322 |
|
|
100 |
56 |
64 |
180 |
155 |
8-18 |
122 |
278 |
338 |
|
|
125 |
64 |
70 |
210 |
185 |
8-18 |
138 |
298 |
372 |
|
|
150 |
70 |
76 |
240 |
21O |
8-23 |
158 |
326 |
404 |
|
|
200 |
71 |
89 |
295 |
265 |
8-23 |
188 |
- |
496 |
|
|
250 |
76 |
114 |
350 |
320 |
12-23 |
224 |
- |
558 |
|
|
300 |
83 |
114 |
400 |
368 |
12-23 |
254 |
- |
632 |
|
|
350 |
92 |
127 |
460 |
428 |
12-23 |
288 |
- |
672 |
|
|
400 |
102 |
140 |
515 |
482 |
12-25/26 |
320 |
- |
714 |
|
|
450 |
114 |
152 |
565 |
532 |
20-25/26 |
350 |
- |
768 |
|
|
500 |
127 |
152 |
620 |
585 |
20-25/26 |
388 |
- |
828 |
|
|
600 |
154 |
178 |
725 |
685 |
20-30 |
440 |
- |
952 |
|
|
700 |
165 |
229 |
840 |
800 |
24-30 |
488 |
- |
1000 |
|
|
800 |
190 |
241 |
950 |
905 |
24-34 |
572 |
- |
1078 |
|
|
900 |
203 |
241 |
1050 |
1005 |
28-34 |
628 |
- |
1180 |
|
|
100 |
216 |
300 |
1160 |
1115 |
28-34 |
698 |
- |
1272 |
|
|
1200 |
254 |
360 |
1380 |
1325 |
32-41 |
810 |
- |
1418 |
|
|
1400 |
381 |
390 |
1590 |
1525 |
36-48 |
940 |
- |
1519 |
|
|
1600 |
457 |
400 |
1820 |
1750 |
40-54 |
1060 |
- |
1629 |
|
|
1800 |
457 |
490 |
2020 |
1950 |
44-54 |
1150 |
- |
1763 |
|
|
2000 |
508 |
540 |
2230 |
2160 |
46-54 |
1265 |
- |
2094 |
|
|
40 |
33 |
110 |
85 |
4-18 |
76 |
220 |
250 |
||
|
50 |
43 |
125 |
100 |
4-18 |
85 |
208 |
260 |
||
|
65 |
46 |
145 |
120 |
4-18 |
95 |
228 |
284 |
||
|
80 |
49 |
64 |
160 |
135 |
8-18 |
110 |
256 |
322 |
|
|
100 |
56 |
64 |
180 |
155 |
8-18 |
122 |
278 |
338 |
|
|
125 |
64 |
70 |
210 |
185 |
8-18 |
138 |
298 |
372 |
|
|
150 |
70 |
76 |
240 |
21O |
8-23 |
158 |
326 |
404 |
|
|
200 |
71 |
89 |
295 |
265 |
12-23 |
188 |
- |
496 |
|
|
250 |
76 |
114 |
355 |
320 |
12-25/26 |
224 |
- |
558 |
|
|
300 |
83 |
114 |
410 |
375 |
12-25/26 |
254 |
- |
632 |
|
|
350 |
92 |
127 |
470 |
435 |
16/25/26 |
288 |
- |
672 |
|
|
1.6 |
400 |
102 |
140 |
525 |
485 |
16-30 |
320 |
- |
714 |
|
450 |
114 |
152 |
585 |
545 |
20-30 |
350 |
- |
768 |
|
|
500 |
127 |
152 |
650 |
608 |
20-34 |
388 |
- |
828 |
|
|
600 |
154 |
178 |
770 |
718 |
20-34/41 |
440 |
- |
952 |
|
|
700 |
165 |
229 |
840 |
788 |
24-36/41 |
488 |
- |
1000 |
|
|
800 |
190 |
241 |
950 |
898 |
24-41 |
572 |
- |
1078 |
|
|
900 |
203 |
241 |
1050 |
998 |
28-41 |
628 |
- |
1180 |
|
|
1OOO |
216 |
300 |
1170 |
1110 |
28-42/48 |
698 |
- |
1272 |
|
|
1200 |
254 |
360 |
1390 |
1325 |
32-48/54 |
810 |
- |
1418 |
|
|
1400 |
381 |
390 |
1590 |
1525 |
36-48/54 |
940 |
- |
1519 |
|
|
1600 |
457 |
440 |
1820 |
1750 |
40-58 |
1060 |
- |
1629 |
|
